Crealet’ten İplik Gerginliği Ölçüm Cihazı LC

Gerginlik ölçüm cihazı LC, uzun süreli bir ölçüm birimi olarak tasarlandı. Bu cihaz, devam eden bir iplik prosesi sırasında iplik gerginliğini izliyor ve ölçüyor.

Bu gerginlik ölçer; Crealet tarafından, negatif çözgü çıkışlı şerit tezgâhlarında hassas bir çözgü gerginliği kontrolü için bir müşterinin talebi üzerine geliştirildi.

Problem

Bu tür çözgü gerginliği düzenlemesi genellikle doludan boş çözgü levendine eşit bir çözgü gerginliği sağlayamadığından daha sofistike kumaşların üretiminde ciddi sorunlar ortaya çıkabiliyor.

Çözüm

Bu tür uygulamalar için yeni gerginlik ölçüm cihazı LC çok faydalı olabiliyor.

Sizi tam kontrol altına alır:

  • Gerginlik ölçer, dijital ekranda geçerli, minimum ve maksimum çözgü gerginliğini gösterir.
  • Sapma durumunda, negatif çözgü gerginliği kontrolü ayarlanabilir.
  • Gerginlik ölçer, iki çözgü levendinin çözgü gerginliğinin ölçülebilmesi ve izlenebilmesi için iki ölçüm kafası ile donatılabilir.
  • Uzun süreli ölçümler için, gerginlik ölçer dokuma makinesine bir DIN Ray braketine takılabilir.
  • Gerginlik ölçerin başka bir dokuma makinesine değiştirilmesi çok kolaydır.
  • Alternatif olarak, gerginlik ölçer taşınabilir bir sayaç olarak da kullanılabilir.

Ara yüzler ve görselleştirmeler

Dijital ekran, ölçümlerin görüntülenmesi için ölçümleri bir CANopen veya USB arabirimi yoluyla uzak bir bilgisayara gönderebiliyor. Birden fazla ölçümü aynı anda görselleştirmek için CAN ara yüzü üzerinden birkaç cihaz bağlanabiliyor.

Düşük gerginlik ve küçük iplik grupları için;

Ölçüm başlığı, basit yapısı nedeniyle çözgü tabakasına kolayca yerleştirilebiliyor. Ölçüm kafasının kablosuna bir Velcro bant takılarak dokuma makinesine takılıyor ve yerinde tutuluyor. Ölçüm kafasındaki ek tutturma noktaları ayrıca tezgâha sağlam bir şekilde tutunmayı sağlıyor.

Ana Özellikleri:

  • 20 mm’ye kadar iplik grupları, ölçüm başlığı ile ölçülebilir
  • Hafif yapısı, çözgü gerginliğini etkilemeden ölçüm yapılmasını sağlar.
  • Küçük çözgü tekrar desenleri için
  • Ölçüm aralığı 100N, 200N, 600N
  • Ölçüm başlığı hızlı mobil ölçümler veya uzun süreli ölçümler için kullanılabilir.
  • Kablo uzunluğu 2 m

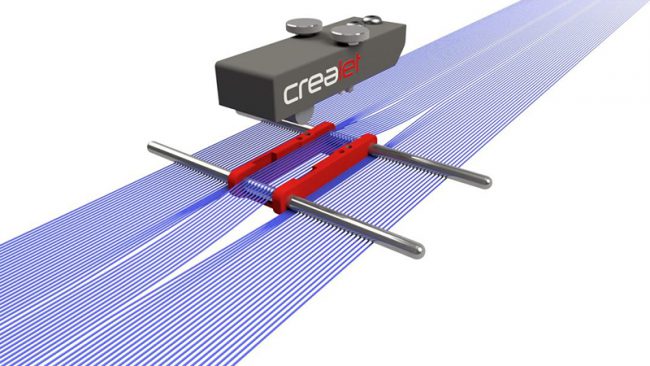

Yüksek gerilim ve geniş iplik grupları için;

Jakarlı makinelerle yapılan büyük çözgü tekrar desenleri için geniş bir ölçüm aralığı avantajlıdır. Bu ölçüm başlıkları ayrıca çok yüksek çözgü gerginliği için de kullanılabilir. Bununla birlikte, yüksek net ağırlık nedeniyle ölçüm başlığı dokuma makinesine mekanik olarak sabitlenmelidir veya yüksek çözgü gerginliğine sahip geniş tezgâhlarda çözgü stop motion (durdurma) hareketinin profiline sabitlenebilir.

Ana Özellikleri

  • 100 mm’ye kadar iplik grupları ölçüm başlığı ile ölçülebilir.
  • Büyük çözgü tekrar desenleri için uygundur.
  • Ölçüm aralığı 50N, 100N, 300N, 500N
  • 2 yönlendirme silindiri
  • Ölçüm Kafasını çözgü stop motio profiline tutturmak için halatlar
  • Kablo uzunluğu 2 m
